卷帘门

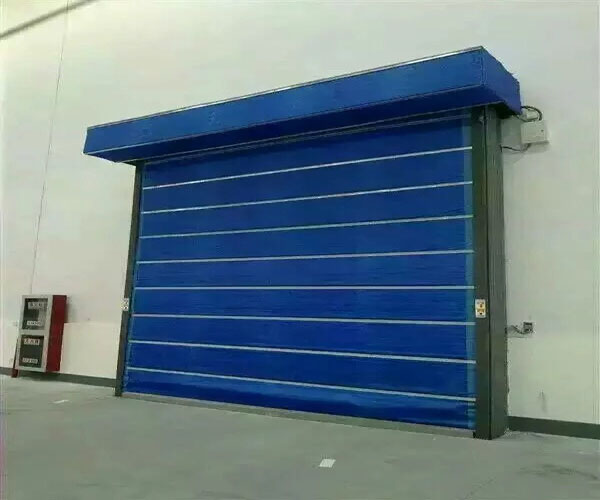

无机布双轨双帘防火卷帘门

双轨特级防火卷帘技术说明

(一)              技术特点说明

   采用无机织物作为帘面,中间用空气作为隔热层,具有隔热性,并达到一定的耐火极限的防火卷帘。

a.     不用水进行保护,减少管线的布置,解决了原有防火卷帘与水幕配合管线繁杂、总体造价高的问题。

b.     防火性能稳定。

c.      安装方便。

d.     两侧设有防风钩,具有一定的抗风压性。

e.      需留有一定的安装空间,在设计时需要与设计师进行必要的勾通。

技术参数:

耐火极限

双轨间距

夹板间距

3小时

不小于280mm

400-600mm

1.     耐火极限大于等于30小时。背火面最高平均温升84.5,最高单点温升99.4℃未丧失隔热性.

2.     卷帘的两帘面中心距不小于280mm.

3.     电动卷门机:

(1) 限位开关:具有限位开关,卷帘启闭至上下限位时,能自动停止,重复定位误差小于20mm;

(2) 设有低温熔断装置;

(3) 具有自重下降恒速性能;

(4) 能使卷帘在任何位置停止;

(5) 附设控制保险装置:联动装置\手动速放关闭装置(臂力≤N)、下降至15M处设有延时下降装置。

    4.下降至15m处有延时下降装置。

    5.使用手动速放装置时,臂力小于等于50N

    6.卷门启闭、运行的平均噪音:机平均噪间小于等于60Db

    7.洞口高度2m-5m,电动启降速度2m/min~6.5m/min,自重下降速度3m/min~7m/min

检验依据:按照双轨特级防火卷企业标准Q/TXTMX00J-2004

试验方法:按照GB/9978-1999《建筑构件耐火试验方法》

(二)              设计依据

1.《钢质防火卷帘通用技术条件》GB14102-93

2.《高层民用建成筑防火规范》GB50045-93

3.《建筑安装分项工程施工工艺规程》DBJ/T01-26-2003

4.依据合同提供的技术要求

5.《双轨特级防火卷帘》企业标准Q/TXTMX001-2004

  (三)设计说明

    1.帘面用材料的燃烧性能达到GB8624A级的规定。

    2.导轨选材:采用1.5mm镀锌钢板掩埋型导轨.

    3.安装形式分为:中装、侧装、(具体形式见安装图)

     4.电机及支架选择:根据洞口大小选择电机及支架大小(详见主要零部件技术要求表)

     5.按钮盒:

        1)防火按钮盒需配置CAM锁,使其操作方便快捷、安全可靠(即:在无火灾发生时,消防设备专职管理人员可使用权用通用钥匙打开按钮盒盖进行卷帘门运操作,其他人无法打开卷帘门;当火灾发生时,消防设备专职人员可使用通用钥匙打开按钮盒操作卷帘门,使火灾不再蔓延或进行逃生,其他人可以击碎按钮盒上的玻璃窗来操作卷帘门使自己逃生及关闭卷帘门隔断火源)。

        2)电气参数:AC220V1ADC24V0.5A;

        3)  外型尺寸:150L*90W*60H(mm)

        4)  按钮盒外形应美观.有上、下、停标志。

      6.防火卷帘控特制器应具有以下功能:

        1)能为与其边接的部伯供电

        2)能直接接收防火卷帘现场的 手动控制装置操作指令并控制电动防火卷帘门的上升、停滞、下将动作,能接收防火卷帘限位器的反馈信号、输出防火卷帘控制信号,并有动作声、光指示。

        3)能接收来自消防连动控制信号和/或与其直接相连的火灾报警触发器件的火灾报警信号,发出声、光指示信号,控制防火卷帘电动卷帘门机完成相应动作。

        4)能与消防联动控制设备相连的防火卷帘控制器应能想起提供防火卷帘的位置状态信号。

        5)在控制面板上实现防火卷帘的上升、停滞、下降的操作。

        6)用于疏散功能的防火卷帘控制器应能控制防火卷帘实现二步降落功能。。

        7)防火卷帘应有回升疏散功能。

        8)当防火卷帘门的电源发生故障时,应自动切换到备用电源。若报警信号,则利用门的闭锁装置实现卷帘门的半降和全降功能。

        9)防火卷帘控制器发生下列故障适应有明显的报警声光信号:

           防火卷帘控制器电源掉电;

           防火卷帘控制器电源掉相、错相;

           防火卷帘控制器备用电源欠压。

       10)防火卷帘控制其应有电源转换的装置。
